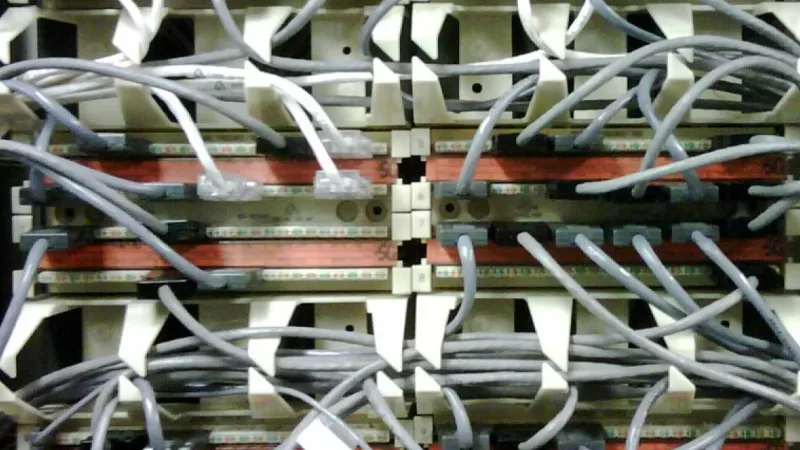

<p>Otvorte dvere rozvádzača a do desiatich sekúnd budete vedieť, ako je postavená sieť za ním. Káblový chaos znamená, že každá porucha sa stane archeologickým výkopom; úhľadne položený a označený rack znamená, že technik, ktorý dané miesto nikdy nenavštívil, dokáže nájsť každý port za menej ako minútu. Rozdiel medzi týmito dvoma scenármi je zriedka rozpočet. Je to stratégia patch panelov, skromná sada riadiaceho hardvéru a disciplína dodržiavať opakovateľný pracovný postup.</p><p>Táto príručka pokrýva celý proces budovania udržiavateľného racku: výber patch panelov, výber komponentov na manažment káblov, plánovanie rozloženia na papieri, kladenie káblov a dlhodobo presnú dokumentáciu. Tie isté princípy sa škálujú od 9U kancelárskej skrine až po 42U distribučný rack.</p><h2>Prečo sa štruktúrovaný rack vyplatí</h2><p>Káblový chaos nie je kozmetický problém. Má merateľné prevádzkové náklady, ktoré sa prejavia na troch miestach. Po prvé: stredná doba opravy – keď spojenie vypadne, najpomalšou časťou riešenia poruchy je zvyčajne fyzické vystopovanie, a v neusporiadanom racku to môže trvať dlhšie ako samotná oprava. Po druhé: riziko zmien – vytiahnutie kábla z hustého spletenca prenáša napätie na jeho susedov a náhodné odpojenia pri rutinných zmenách patria medzi najčastejšie výpadky spôsobené vlastnou chybou v malých sieťach. Po tretie: chladenie – zväzky káblov visiace nad vetracími otvormi switchov zvyšujú teplotu nasávaného vzduchu a skracujú životnosť hardvéru.</p><blockquote>Každá minúta strávená rozmotávaním káblov je minúta, ktorá sa pridáva k výpadku. V racku položenom podľa štandardu sa vystopovanie vykonáva vizuálne namiesto manuálne a stredná doba opravy primerane klesá.</blockquote><p>Existuje aj komerčný aspekt, ktorý sa ľahko prehliada. Zdokumentovaný, usporiadaný rack sa dá bez problémov odovzdať pri auditoch, sťahovaní kancelárie a výmenách personálu. Nedokumentovaný rack sa ticho stáva závislým od osoby, ktorá ho postavila.</p><h2>Základy patch panelov</h2><p>Patch panel je pasívne prepojovacie pole: pevná horizontálna kabeláž od nástenných zásuviek sa raz natrvalo pripojí na zadnej strane a všetky každodenné zmeny sa vykonávajú na prednej strane pomocou patch káblov. Toto oddelenie je kľúčovým bodom. Inštalačný kábel s plným vodičom nie je navrhnutý na opakované ohýbanie, preto panel absorbuje zmeny a chráni infraštruktúru za ním.</p><h3>Pevné panely a panely Keystone</h3><p>Pevné LSA panely sú ekonomické a dajú sa rýchlo zapojiť vo veľkých množstvách, čo je vhodné pre nové inštalácie, kde všetkých 24 alebo 48 portov vstúpi do prevádzky okamžite. Keystone panely akceptujú jednotlivé snap-in moduly, čo z nich robí lepšiu voľbu pre racky, ktoré rastú postupne alebo kombinujú rôzne médiá: medené zásuvky, optické spojky a iné typy modulov môžu zdieľať jeden panel. Keystones tiež z jedného poškodeného portu robia dvojminútovú výmenu modulu namiesto výmeny panelu.</p><h3>Tienené alebo netienené</h3><p>Prispôsobte panel kabelážnemu systému. Ak sú horizontálne trasy tienené, panel musí byť tienený a správne pripojený k uzemneniu racku, inak tienenie pôsobí ako anténa namiesto ako odvod. Pre netienené Cat6 inštalácie v typických kancelárskych prostrediach je UTP panel dostatočný a jednoduchšie sa správne inštaluje.</p><h3>Hustota portov a rezervy pre rast</h3><p>Klasickou chybou je kúpa presne takého počtu portov, aký je potrebný v prvý deň. Neskoršie doplnenie druhej dávky horizontálnych káblov spôsobí oveľa vyššie náklady na prácu, ako by stáli dodatočné porty vopred. Praktické pravidlo: plánujte 30 až 40 percent rezervných portov a kupujte panely z tej istej rodiny, aby rack zostal vizuálne konzistentný, kým rastie.</p><h2>Komponenty na správu káblov</h2><p>Samotné panely ešte nerobia čistý rack. Plánujte súčasne s panelmi nasledujúce komponenty:</p><ul><li><strong>Horizontálne káblové manažéry</strong> – 1U prstové vodiace lišty alebo kefové panely, ktoré sa inštalujú medzi každý switch a panel a dávajú každému patch káblu definovanú cestu k jeho portovej rade.</li><li><strong>Vertikálne manažéry alebo rackové krúžky</strong> – vedú zväzky po stranách racku nahor a nadol, aby žiadny kábel neprechádzal diagonálne cez prednú časť zariadení.</li><li><strong>Suché zipsy</strong> – štandard na zväzovanie patch káblov, pretože sa dajú stokrát otvoriť bez poškodenia; vyhľadajte <a href='https://distrinode.sk/kablove-viazace'>káblové viazače a suché zipsy</a> vo veľkostiach, ktoré zodpovedajú priemerom vašich zväzkov.</li><li><strong>Slepé panely a klietkové matice</strong> – zakryte nevyužité U pozície, aby ste kontrolovali prúdenie vzduchu; majte na sklade náhradné <a href='https://distrinode.sk/prislusenstvo-k-rackom'>rackové príslušenstvo</a>, aby sa reorganizácia nikdy nezastavila kvôli chýbajúcej matici.</li><li><strong>Tlačiarne štítkov a káblové prívesky</strong> – zmršťovacie alebo samolaminovacie štítky vydržia v teplom rozvádzači roky; papierové nálepky nie.</li></ul><h2>Naplánujte rozloženie skôr, než niečo namontujete</h2><p>Najprv si načrtnite výšku zostavy. Každá hodina investovaná do kresby ušetrí niekoľko hodín na rebríku. Základný vzor, na ktorom sa zhodujú skúsení inštalatéri, je striedavá sendvičová zostava: patch panel, horizontálny manažér, switch, horizontálny manažér, patch panel a tak ďalej. Každý port panela sa potom prepojí s portom switcha priamo nad ním alebo pod ním cez susedný manažér a žiadny kábel nemusí byť dlhší ako pol metra.</p><h3>Disciplína dĺžky káblov</h3><p>Dĺžka je najväčší jednotlivý faktor toho, ako rack vyzerá a ako sa udržiava. Zásuvka so zmiešanými 2- a 3-metrovými káblami zaručuje slučky prebytočného kábla, ktoré nemajú kam ísť. Zmerajte skutočné vzdialenosti, ktoré vaše rozloženie vytvára, potom ich zjednoťte na dve alebo tri dĺžky – typicky 0,25, 0,5 a 1 meter – a objednajte <a href='https://distrinode.sk/ethernetove-patch-kable'>ethernetové patch káble</a> presne v týchto veľkostiach, vo farbách, ktoré určuje vaša kódovacia schéma. Štíhle 28 AWG káble stoja za zváženie v hustých 48-portových poliach, pretože zmenšujú priemer zväzku približne na polovicu a zlepšujú prúdenie vzduchu cez manažéry.</p><h3>Farba ako informácia</h3><p>Farebné kódovanie funguje len vtedy, ak sa presadzuje a dokumentuje. Udržujte schému dostatočne malú na to, aby ste si ju zapamätali: napríklad modrá pre používateľské prístupové porty, žltá pre uplinky, červená pre manažment, biela pre hlas. Vytlačte legendu a pripevnite ju na dvere skrine, pretože schéma, ktorá existuje len v hlave technika, nie je schéma.</p><h2>Opakovateľný pracovný postup kladenia</h2><ul><li><strong>Fáza 1 – vyčistiť.</strong> Počas servisného okna zdokumentujte aktuálne priradenia portov a potom odstráňte každý patch kábel. Čiastočné prekladanie existujúceho káblového chaosu trvá dlhšie ako začať čisto.</li><li><strong>Fáza 2 – namontovať.</strong> Nainštalujte panely, manažéry a slepé panely podľa výkresu zostavy, až potom začnite s patchovaním.</li><li><strong>Fáza 3 – patchovať po stĺpcoch.</strong> Pracujte zľava doprava, veďte každý kábel cez prsty manažéra, úplne ho zastrčte a prebytočné dĺžky veďte do vertikálneho kanála.</li><li><strong>Fáza 4 – zväzovať.</strong> Pripevnite suché zipsy každých 15 až 20 centimetrov na spoločných trasách. Utiahnite pevne, no nikdy príliš: deformovaný plášť mení geometriu párov, od ktorej závisí kategória.</li><li><strong>Fáza 5 – označiť a odfotiť.</strong> Označte oba konce každého kábla, aktualizujte tabuľku priradenia portov a odfoťte hotové predné strany. Fotografie slúžia ako základ pre ďalší audit.</li></ul><h2>Prúdenie vzduchu a tepelné úvahy</h2><p>Switchy dýchajú. Zväzky, ktoré visia cez bočné vetracie otvory alebo zadné výfukové otvory, vytvárajú horúce zóny, na ktoré moderný hardvér reaguje hlasnejšími ventilátormi a kratšou životnosťou. Udržujte prednú časť zariadení voľnú, veďte zväzky cez vertikálne kanály namiesto cez lišty a zakryte prázdne U pozície slepými panelmi, aby horúci výfukový vzduch nemohol cirkulovať späť k nasávacím otvorom. V uzavretých skriniach skontrolujte, či perforácia dverí nie je blokovaná vertikálnymi zväzkami.</p><h2>Ako udržať poriadok dlhodobo</h2><p>Racky sa nekazia za jeden deň; kazia sa jedna nedokumentovaná zmena za druhou. Tri návyky udržiavajú štandard. Urobte tabuľku priradenia portov súčasťou procesu zmien, aby žiadny patch nebol považovaný za legitímny, kým nie je zaznamenaný. Udržujte v skrini malú zásobu káblov a suchých zipsov v správnej dĺžke, pretože nesprávny kábel sa použije, keď správny treba najprv objednať. A naplánujte štvrťročne pätnásťminútovú vizuálnu kontrolu – porovnajte rack s fotografiami a opravte odchýlky, kým sú ešte malé.</p><h2>Často kladené otázky</h2><h3>Má byť patch panel nad alebo pod switchom?</h3><p>Oboje funguje; konzistencia je dôležitejšia ako smer. Striedavý vzor panel-manažér-switch udrží každý kábel v rámci pol metra od jeho cieľa. Vo vysokých rackoch mnohí inštalatéri umiestňujú panely nad switchy, aby ťažšie horizontálne zväzky vstupovali hore na zadnej strane a nikdy neprechádzali okolo odvádzaného vzduchu zo zariadení.</p><h3>Oplatia sa uhlové patch panely za príplatok?</h3><p>Vo vysoko hustých poliach môžu urobiť horizontálne manažéry zbytočnými, pretože porty smerujú k vertikálnym kanálom a káble prirodzene padajú do strán. V rackoch s až niekoľkými stovkami portov sú ploché panely s 1U manažérmi lacnejšie, ľahšie sa označujú a ľahšie sa fotografujú pre dokumentáciu, preto zostávajú štandardom.</p><h3>Koľko prebytku by mal mať patch kábel?</h3><p>V podstate žiadny, okrem jemného servisného ohybu. Ak má kábel správnu dĺžku, prirodzená krivka v manažéri poskytne všetko potrebné odľahčenie od ťahu. Cievky prebytočného kábla patria do zásuvky s náhradnými dielmi, nie do racku.</p><h3>Môžu suché zipsy skutočne nahradiť plastové viazače v racku?</h3><p>Áno, a mali by. Plastové viazače sú jednorazové, ľahko sa preťahujú až do deformácie plášťa a je riskantné ich prerezávať v bežiacom racku. Vyhraďte ich pre trvalé, pevné káblové trasy mimo servisnej oblasti a použite suché zipsy na všetko, čo by technik mohol znovu otvoriť.</p><h3>Musím pri reorganizácii znovu pripojiť zadnú stranu panela?</h3><p>Nie – to je presne to, čomu architektúra panela zabraňuje. Zadné pripojenie je trvalá infraštruktúra; všetky reorganizácie sa vykonávajú na prednej strane pomocou patch káblov. Ak zadné pripojenie na keystone paneli zlyhá, vymeňte jednotlivý modul namiesto rušenia jeho susedov.</p><p>Čistý rack nie je luxusný projekt na pokojný týždeň; je to najlacnejšia poistka, ktorú si sieťový tím môže kúpiť. Náklady na komponenty sú skromné, vyššie uvedený pracovný postup sa zmestí do servisného okna pre typickú kancelársku skriňu a návratnosť prichádza s prvou chybou, ktorá sa nájde za minútu namiesto hodiny. Pre tímy, ktoré štandardizujú naprieč lokalitami, DistriNode ponúka panely, manažéry a káble, ktoré umožňujú replikovať osvedčené usporiadanie všade.</p>
