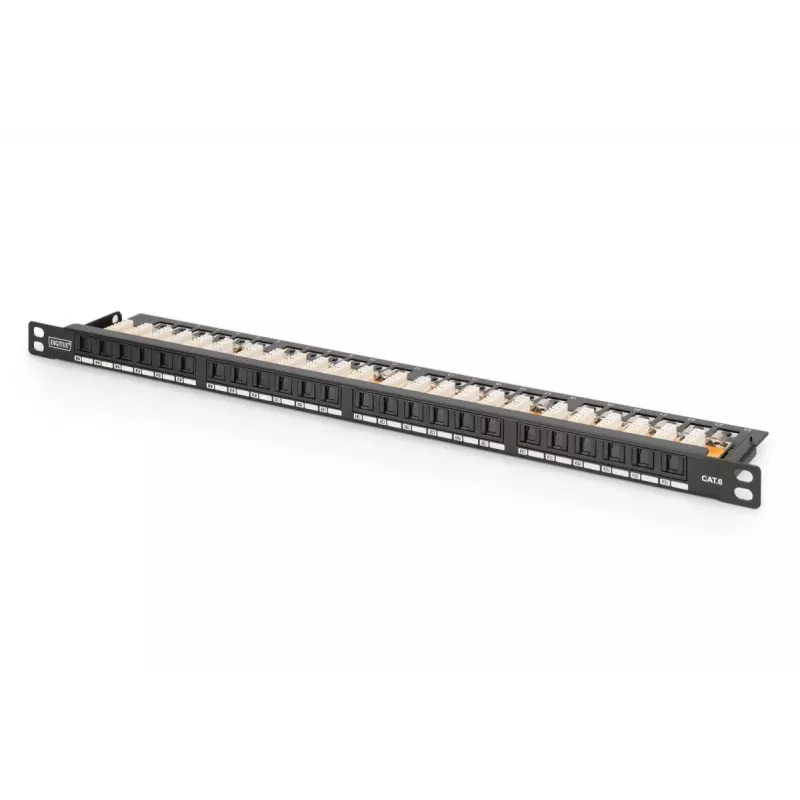

DIGITUS patch panel CAT6 netienený 24-port so shutter - čierny

DIGITUS patch panel CAT6 netienený 24-port so shutter - čierny
DIGITUS patch panel CAT6 netienený 24-port so shutter - čierny
DIGITUS patch panel CAT6 netienený 24-port so shutter - čierny
DIGITUS patch panel CAT6 netienený 24-port so shutter - čierny
DIGITUS patch panel CAT6 netienený 24-port so shutter - čierny
DIGITUS patch panel CAT6 netienený 24-port so shutter - čierny
DIGITUS patch panel CAT6 netienený 24-port so shutter - čierny
DIGITUS patch panel CAT6 netienený 24-port so shutter - čierny
DIGITUS patch panel CAT6 netienený 24-port so shutter - čierny
DIGITUS patch panel CAT6 netienený 24-port so shutter - čierny
Počet recenzií: 0 • Napísať recenziu
51,37 €
Vernostné body +0,16 €
Very space-saving (only 0.5U) - With dust caps - Outstanding performance and connection quality for your network.- 0.5U- CAT6The DIGITUS® 24-port 0.5U patch panel offers you a high packing density. As the panel is only 0.5U high, 48 ports (2 panels with 24 ports each) can be installed on 1U.... Čítať viac
Do košíka
Pridať do obľúbených Porovnať produkt
Sklad 9 Kód 129372 Značka DIGITUS Model DN-91624U-SL-SH Záruka 2 roky

Doprava a vrátenie tovaru

Predpokladané doručenie streda, októbra 14
O stave zásielky Vás budeme priebežne informovať prostredníctvom nášho podrobného systému sledovania zásielok
Možnosti platby
Platobná kartaVisaMastercardPayPalApple PayGoogle PayBankový prevod
Lanberg PPU6-1048-B - Patchpanel - 1U - 19 palcov
Rýchly náhľad
Lanberg PPU6-1048-B - Patchpanel - 1U - 19 palcov
37,56 €
Bez DPH:30,54 €
Do košíka Pridať do obľúbených Porovnať produkt
Equip 25-portový Cat.3 RJ45 ISDN patch panel, svetlosivý
Rýchly náhľad
Equip 25-portový Cat.3 RJ45 ISDN patch panel, svetlosivý
51,40 €
Bez DPH:41,79 €
Do košíka Pridať do obľúbených Porovnať produkt
Equip 327316 Premium 16-portový tienený patch panel Cat.5e, svetlosivý
Rýchly náhľad
Equip 327316 Premium 16-portový tienený patch panel Cat.5e, svetlosivý
58,17 €
Bez DPH:47,29 €
Do košíka Pridať do obľúbených Porovnať produkt
Equip 48-portový keystone tienený patch panel Cat.6, čierny
Rýchly náhľad
Equip 48-portový keystone tienený patch panel Cat.6, čierny
43,13 €
Bez DPH:35,06 €
Do košíka Pridať do obľúbených Porovnať produkt
DIGITUS CAT6, Class E patch panel, tienený 16-portový RJ45, 8P8C, LSA, 1U, racková montáž, farba čierny RAL9005/482x44x109
Rýchly náhľad
DIGITUS CAT6, Class E patch panel, tienený 16-portový RJ45, 8P8C, LSA, 1U, racková montáž, farba čierny RAL9005/482x44x109
75,68 €
Bez DPH:61,53 €
Do košíka Pridať do obľúbených Porovnať produkt
DIGITUS patch panel CAT6A tienený, 8-portový 1/2U, 10
Rýchly náhľad
DIGITUS patch panel CAT6A tienený, 8-portový 1/2U, 10" racková montáž, čierny RAL 9005
29,54 €
Bez DPH:24,02 €
Do košíka Pridať do obľúbených Porovnať produkt
Patch panel LANBERG PPS5-1048-B 48-portový 1U 19 palcov Cat5e FTP čierny
Rýchly náhľad
Patch panel LANBERG PPS5-1048-B 48-portový 1U 19 palcov Cat5e FTP čierny
49,98 €
Bez DPH:40,63 €
Do košíka Pridať do obľúbených Porovnať produkt
Optická rozvodná skriňa LANBERG FOP1-12SS-LDB — 12x SC simplex, 12x LC duplex
Rýchly náhľad
Optická rozvodná skriňa LANBERG FOP1-12SS-LDB — 12x SC simplex, 12x LC duplex
29,21 €
Bez DPH:23,74 €
Do košíka Pridať do obľúbených Porovnať produkt
Lanberg PPU6-0024-S 19-palcový patch panel, 24-portový Cat6 UTP, 0,5U, sivý
Rýchly náhľad
Lanberg PPU6-0024-S 19-palcový patch panel, 24-portový Cat6 UTP, 0,5U, sivý
26,41 €
Bez DPH:21,47 €
Do košíka Pridať do obľúbených Porovnať produkt
Modulárny patch panel, 24-port, osadený 24x DN-93615 (čierna, 1 HE, Rack Mount, tienený)
Rýchly náhľad
Modulárny patch panel, 24-port, osadený 24x DN-93615 (čierna, 1 HE, Rack Mount, tienený)
103,20 €
Bez DPH:83,90 €
Do košíka Pridať do obľúbených Porovnať produkt

Very space-saving (only 0.5U) - With dust caps - Outstanding performance and connection quality for your network.

- 0.5U
- CAT6

The DIGITUS® 24-port 0.5U patch panel offers you a high packing density. As the panel is only 0.5U high, 48 ports (2 panels with 24 ports each) can be installed on 1U.

Hlavné vlastnosti
  • Application areas: Up to 250 MHz, 1GBase-T
  • Standards: ISO/IEC 11801 3rd Ed., EN 50173-1, EIA/TIA 568-C
  • General properties:
  • Suitable for 483 mm (19") rack mounting
  • RJ45 sockets, 8P8C
  • Cable installation via LSA strips, color-coded according to EIA/TIA 568 A & B
  • Cable fixing by means of quick latches
  • Integrated dust protection flap
  • Mechanical properties:
  • Housing material: 1.5 mm galvanized, cold-rolled steel according to EN1.4301, UNS S30400, AISI 304 and LMSAD110
  • RJ45 socket material: ABS UL 94V-0
  • Contact RJ45 socket: Nickel-plated phosphor bronze, 0.5 μ gold-plated contact
  • LSA cutting clamp: Krone LSA+, UL 94V-2, galvanized phosphor bronze
  • Earthing wire: Not included in the scope of delivery
  • Printed circuit board: FR4, UL 94V-0
  • Physical properties:
  • Insertion force: 30N max. (IEC 60603-7-5)
  • Tensile load: 7.7 kg between socket and plug
  • Operating temperature: -20° C to +70 °C (ISO/IEC 11801, EN 50173-1, ANSI/TIA/EIA 568 C)
  • Socket mating cycle: > 750 acc. to ISO/IEC 11801, IEC 60603-7-5
  • Terminal: > 200 acc. to ISO/IEC 11801, IEC 60603-7-5
  • Core receptacle: 22-26 AWG solid and stranded conductors
  • Insulation resistance: > 500 MOhm
  • Contact resistance: < 20 milliOhms
  • Dielectric strength: 1000 VDC (contact/contact), 1500 VDC (contact/ground)
  • HE: 0.5
Parametre
Certifikácia
N 50173, ISO/IEC 11801
Colný kód UK Trade Tariff
85369010
Farba produktu
Black
Hĺbka balenia
40 mm
Hmotnosť balenia
964 g
Káblové pripojenie
8P8C
Kapacita racku
0.5U
Kód harmonizovaného systému (HS)
85371098
Konektor(y)
RJ-45
Krajina pôvodu
China
Materiál
Metal
Montáž
Rack mounting
Objem balenia
2544 cm³
Počet portov
24
Šírka
483 mm
Šírka balenia
530 mm
